Як збільшити обсяг логічного диска в рейді, що працює

Навіщо це потрібно?

Іноді виникає ситуація, коли місця на сервері починає не вистачати. Добре, коли є додаткові слоти під диски та можна просто додати кілька вінчестерів і розширити наявний рейд або створити ще один. Але в разі якщо вільних слотів немає, ситуація стає проблемною, оскільки потрібно копіювати дані, ставити нові диски з великим об'ємом, створювати новий рейд і відновлювати дані з бекапу.
Досить часто, у компаній немає стільки вільного місця для проведення всіх цих маніпуляцій, не кажучи вже про те, що немає стільки часу, щоб повністю зупиняти роботу і проробляти всі ці операції. На щастя у HP є спосіб як це зробити не зупиняючи роботу підприємства на тривалий час і без проміжного сховища даних.

Як це зробити?

Збільшувати обсяг логічних дисків будемо на прикладі сервера HP DL360e G8, контролера HP Smart Array P420, операційної системи Windows Server 2012 R2, вбудованого додатка Smart Storage Administrator (далі SSA) і двома жорсткими дисками об'ємом 300GB підключеними в RAID1. Будемо робити заміну на 2 диски об'ємом 600GB, щоб подвоїти робочий простір в рейді.

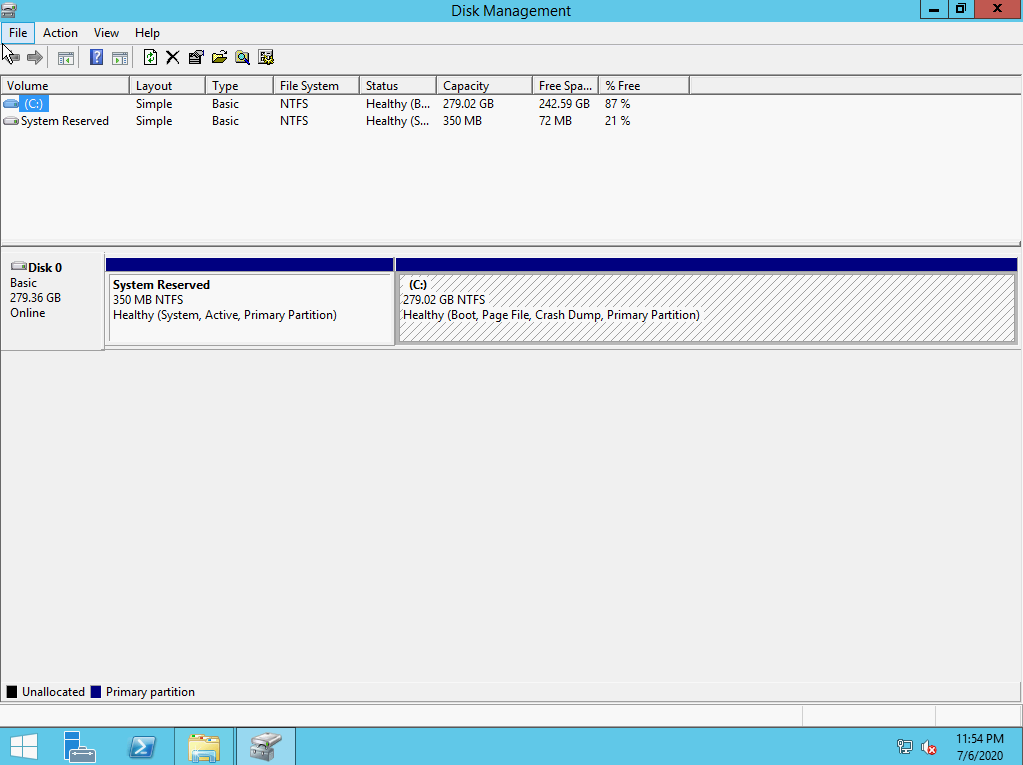

Спочатку розмір нашого системного диска становить 300GB.

Вимикаємо сервер. Міняємо один жорсткий диск з 300GB на 600GB і включаємо сервер. Під час завантаження контролера натискаємо "F1" щоб почався процес ребілдінга рейда. Ребілдінг - це копіювання резервної інформації з робочого диска на новий диск. Операція сильно навантажує робочий диск, тому краще запланувати цей процес на неробочий час. При сильній необхідності, працювати можна, але краще перестрахуватися.

Чекаємо коли відновиться перший диск. Це можна побачити по індикації дисків в сервері, в ILO і додатку SSA.

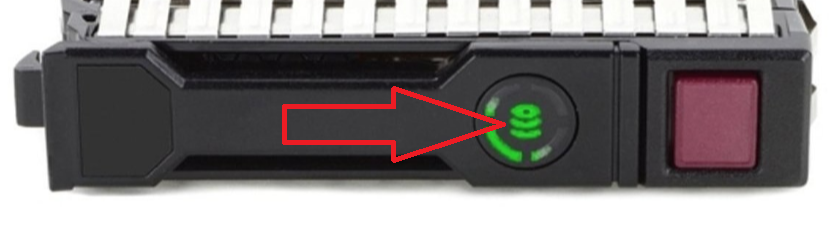

Індикація на диску

На вінчестері який ми поставили, по центру кола індикації повинен заблимати значок жорсткого диска зеленим кольором. Коли він перестане блимати, і почне світиться зеленим кольором, ребілдінг закінчиться.

У ILO цей процес можна побачити в пункті "System information" розділ "Storage"

За допомогою SSA можна побачити в процентах скільки залишилося до кінця відновлення

Коли логічний диск відновиться статус зміниться на "OK"

Тепер знову відключаємо сервер і міняємо вже другий диск на 600GB. Так само як і з першим диском очікуємо його відновлення.

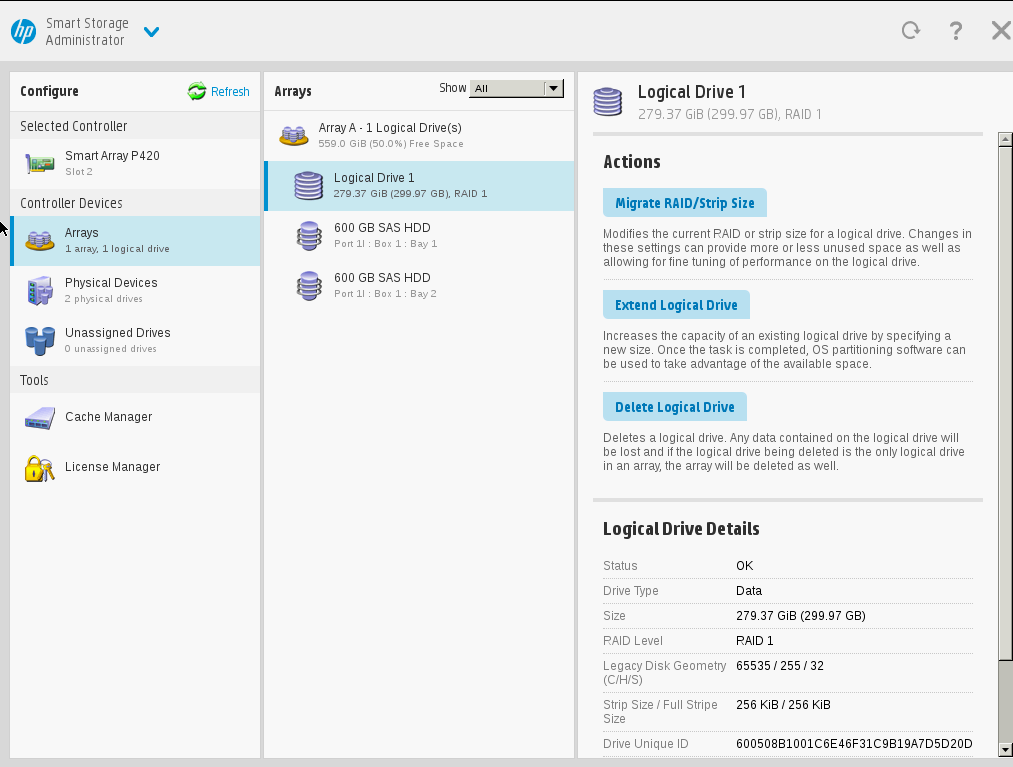

Після ребілдінгу, заходимо в SSA, вибираємо рейд який хочемо розширити і натискаємо "Extend Logical Drive"

Обираємо “Maximum Size”

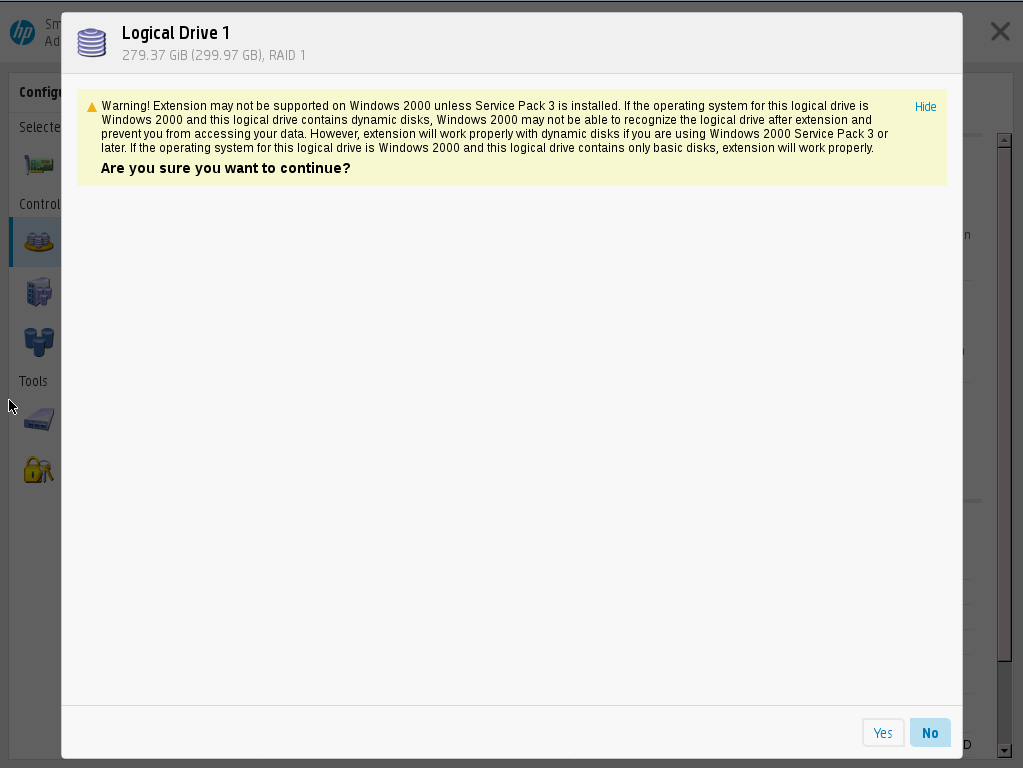

Натискаємо “Yes”

Натискаємо “Finish”

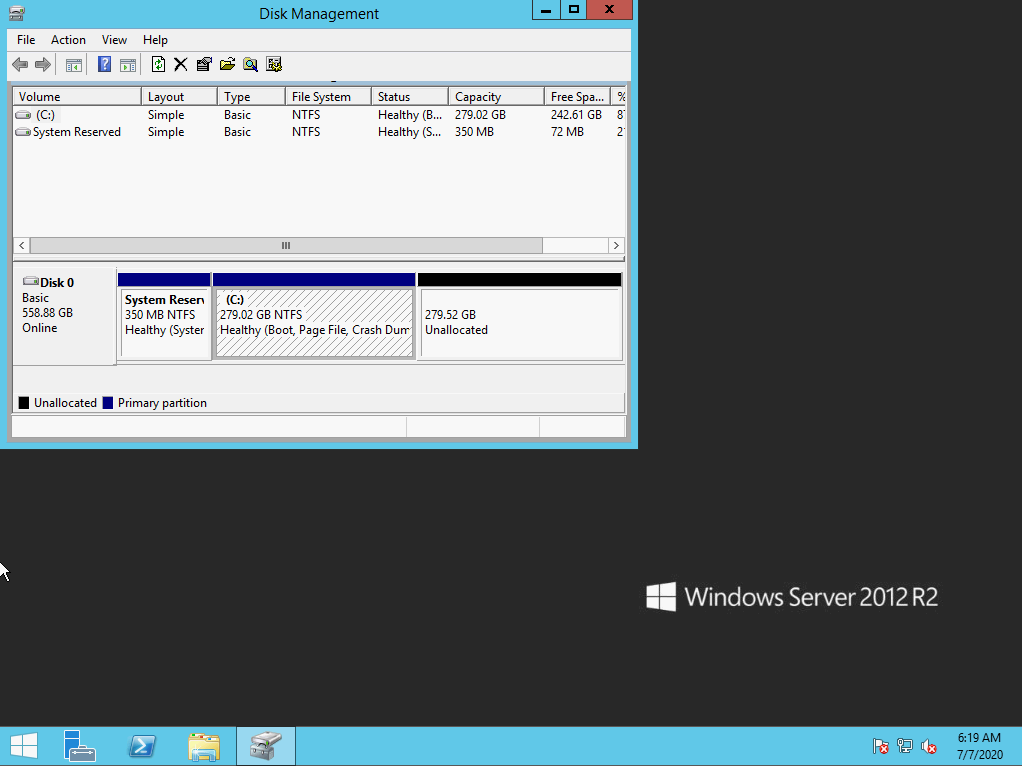

Логічний диск трансформований. Виходимо з SSA, запускаємо операційну систему і переходимо в "Disk management"

Натискаємо правою клавішею миші на локальний диск С: і вибираємо "Extend Volume"

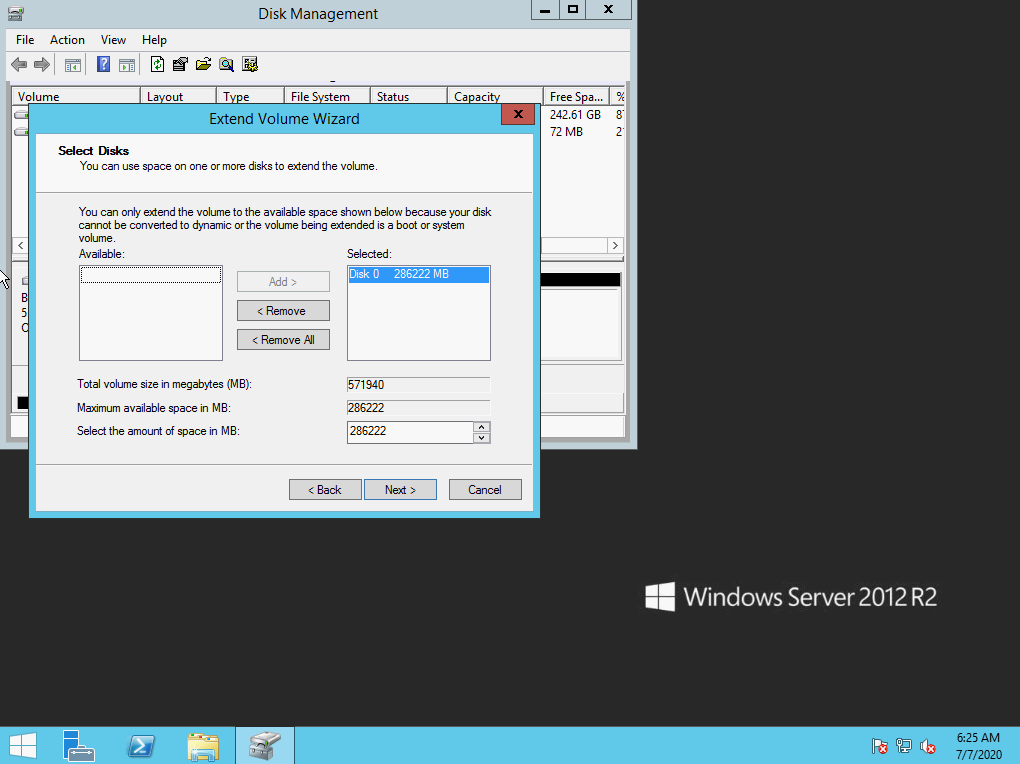

У вікні, натискаємо "Next"

Натискаємо “Next”

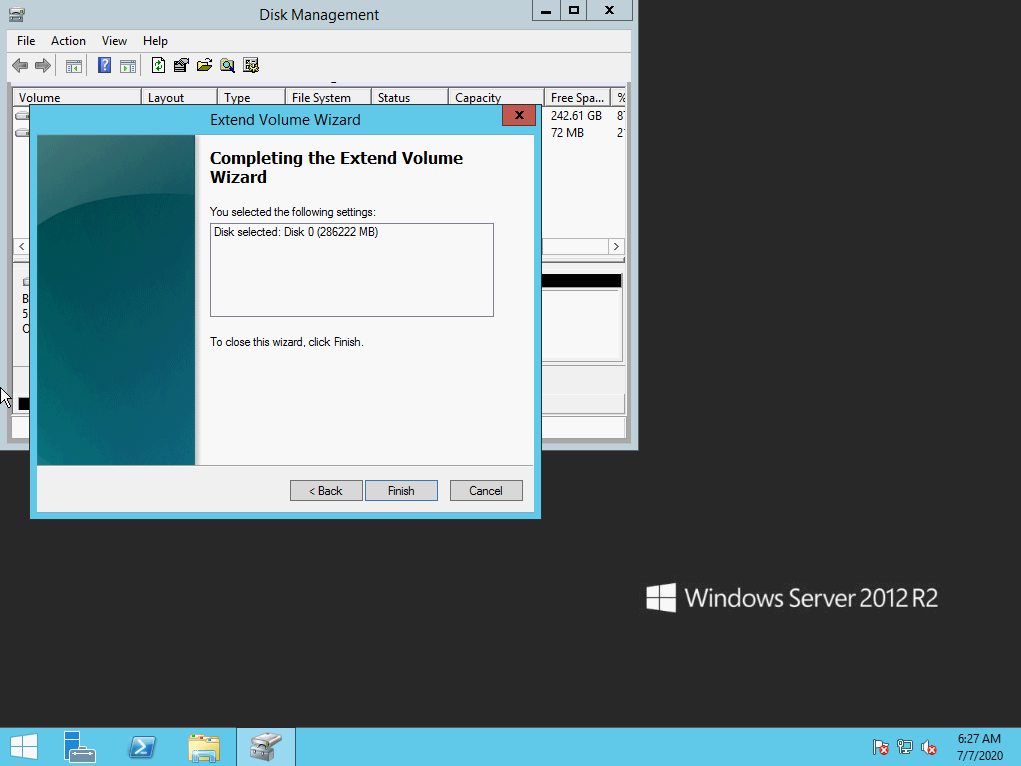

Натискаємо “Finish”

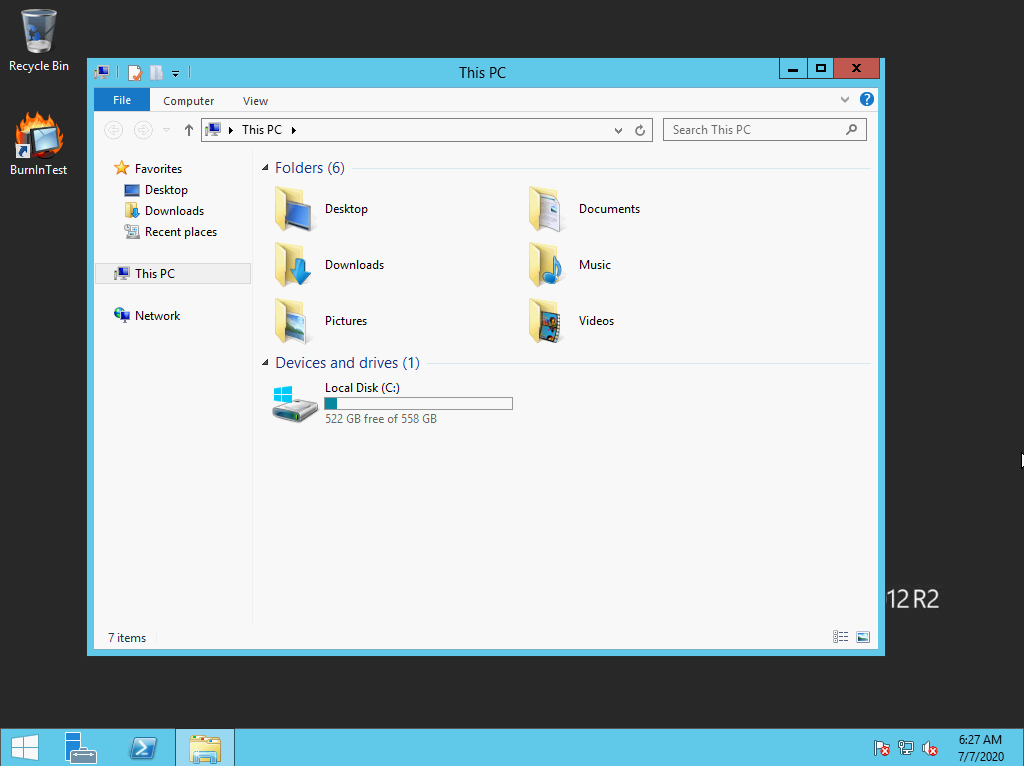

Загальний обсяг збільшено
